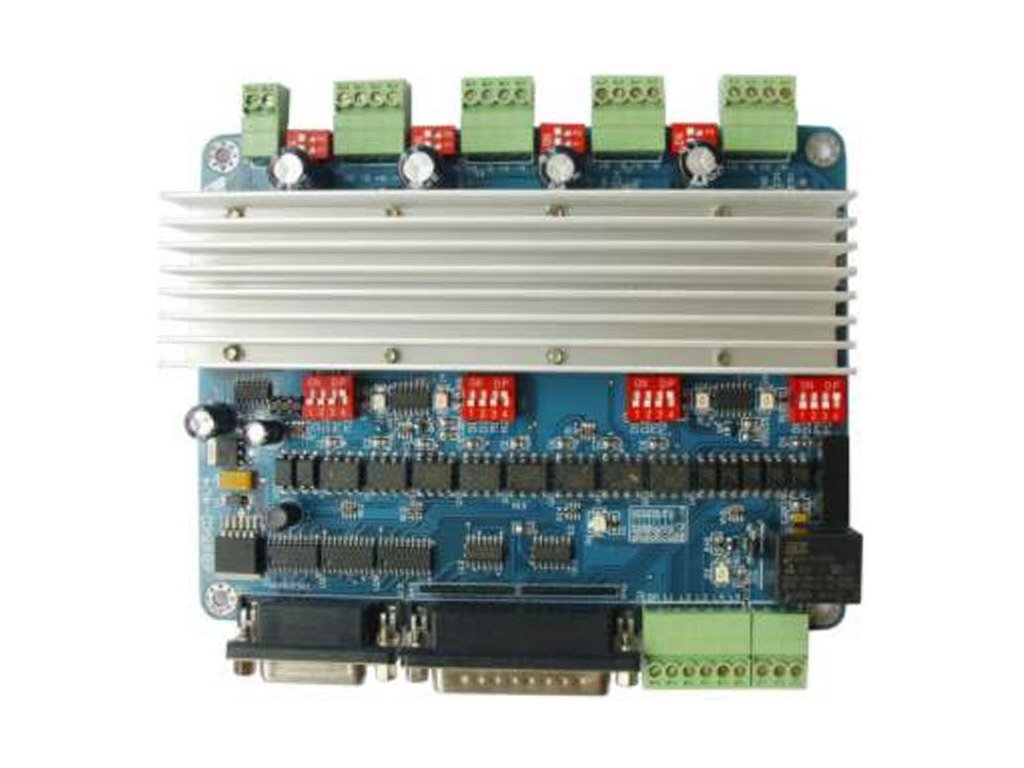

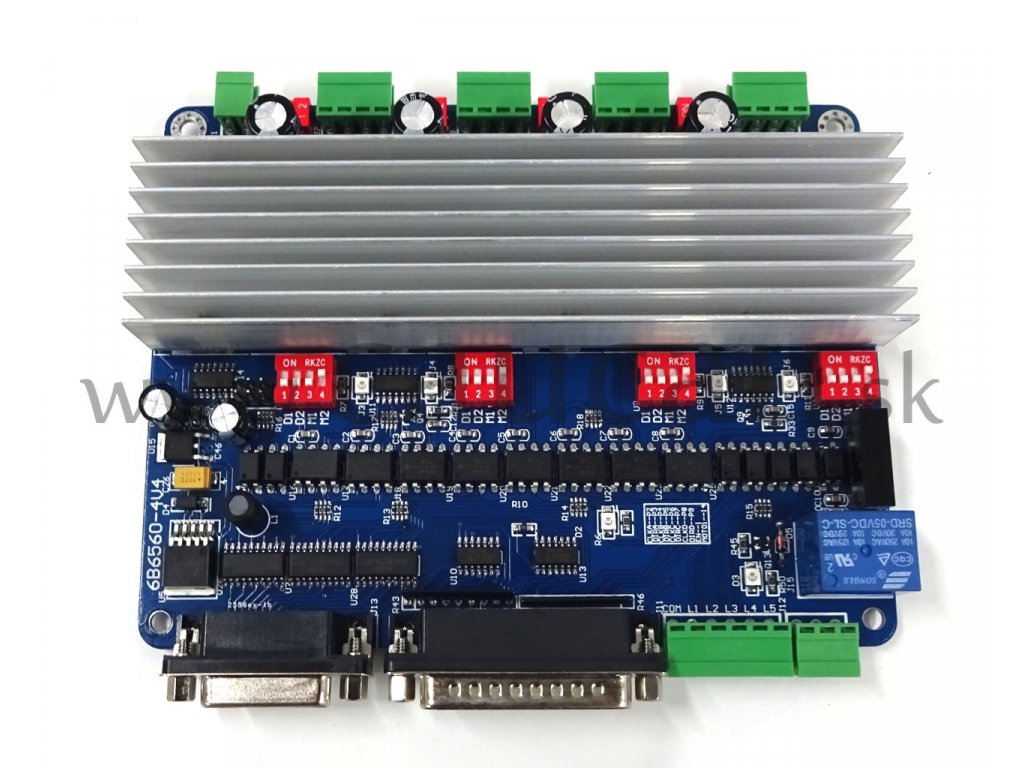

CNC ovládač H5

Podrobný popis

Na každý výstup je možné pripojiť jeden motor. Zapojenie viacerých motorov na jeden výstup sa nedoporučuje! Na 5 vstupov je možné pripojiť ľubovolné spínače, prípadne indukčné snímače a pod. Vstupy sú chránené diódami a 1 kOhm - ovým rezistorom. Reléovým výstupom sa dá riadiť spínanie obrábacieho motora. Pri väčších výkonoch sa doporučuje pomocné relé.  Na komunikáciu medzi PC a doskou sa používa bežný LPT kábel. Je vhodné použiť kvalitnejší a nie príliš dlhý.

Ovladač potrebuje jediný zdroj napätia a to je motorový zdroj, z ktorého si potom upravuje ostatné potrebné úrovne napätia. Ovladač potrebuje chladenie ideálne je použiť AC 24V - ový ventilátor a pripojiť ho priamo k transformátoru.

Technické parametre:

• Step/Dir systém, LPT port, pohon krokových motorov,
• 4D (4 motory), kompaktná konštrukcia,
• 2 fázové, bipolárne, micro-step riadenie,
• Nastavitelný microkrok: 1; 1/2; 1/8; 1/16,
• Zaťažiteľnosť na fázu max. DC 35V, 3,5 A,
• Tichá prevádzka,
• 100kHz - max. krokovacia frekvencia,
• 4 stupňové nastavenie prúdu,
• 5 vstupov,
• 1 relé (max. 230V, 3 A
• Napájanie z jedného zdroja (integrovaný spínaný zdroj pre digit. časť),
• Ochrana proti prehriatiu,


Použiteľný softvér:
Mach3 CNC (win. 2000/xp, doporučené)
a iné s nastevitelnými pinmi na LPT porte.
