ATC je skratka anglického názvu Automatic Tool Changer, teda automatická výmena nástrojov. Umožňuje CNC stroju meniť frézy a ďalšie nástroje automaticky podľa pripraveného programu bez ručného zásahu operátora.
Ako ATC funguje?

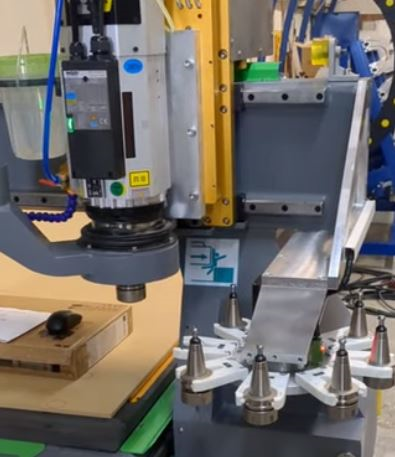

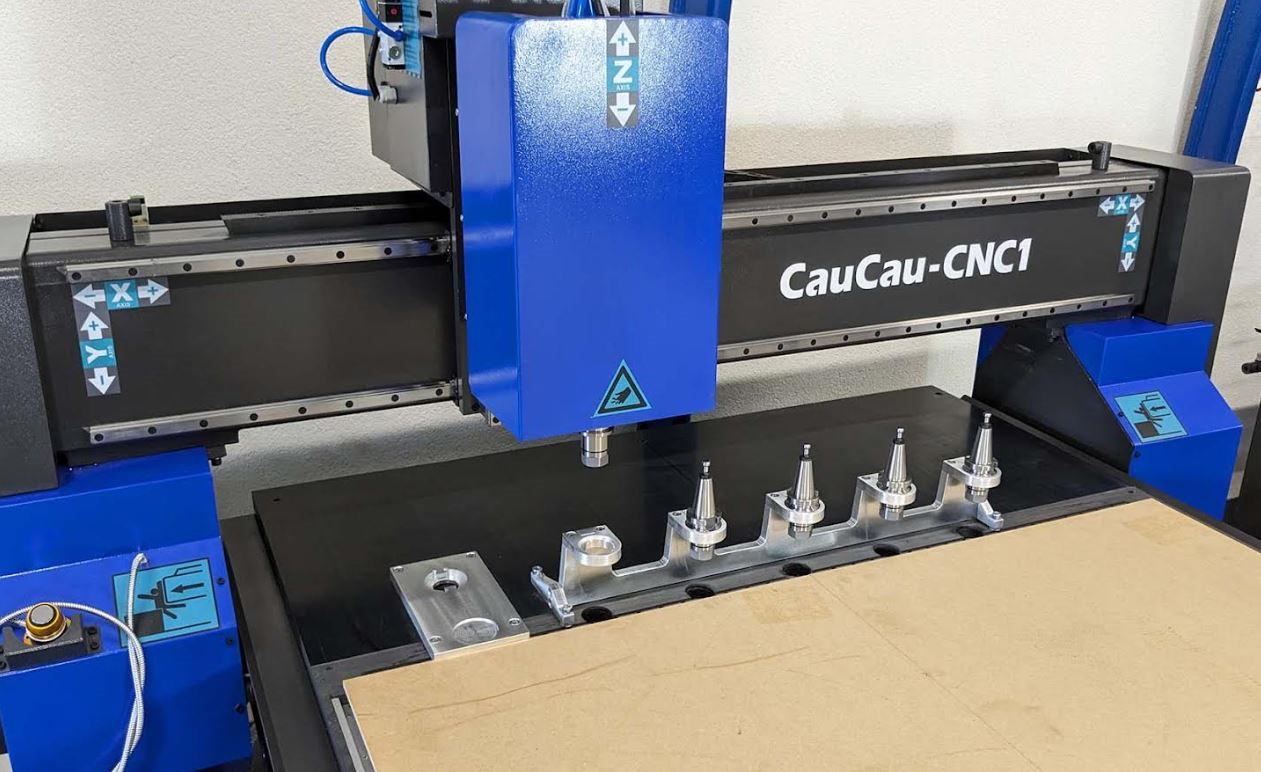

CNC stroj je vybavený ATC vretenom, držiakmi nástrojov a zásobníkom. Každý nástroj má priradenú pozíciu a číslo. Keď program vyžiada iný nástroj, stroj odloží aktuálny držiak, vyzdvihne požadovaný nástroj a pokračuje v obrábaní.
Systém môže spolupracovať so snímačom dĺžky nástroja, ktorý pomáha správne nastaviť pracovnú výšku jednotlivých nástrojov.
Výhody automatickej výmeny
-
kratšie prestoje medzi operáciami,
-
vyššia produktivita,
-
menšia potreba zásahu obsluhy,
-
zníženie rizika nesprávne vloženého nástroja,
-
možnosť automatizovať viacstupňové obrábanie,
-
vhodnosť na sériovú a profesionálnu výrobu.
Praktický príklad
Pri výrobe nábytkového dielca môže stroj prvým nástrojom formátovať obrys, druhým vyvŕtať otvory a tretím vytvoriť drážky. Bez ATC musí operátor po každej operácii zastaviť stroj a ručne vymeniť nástroj. S ATC prebehne celý proces automaticky.
Kedy sa ATC oplatí?
ATC odporúčame najmä tam, kde sa na jednom výrobku pravidelne používajú viaceré nástroje alebo kde je dôležitá produktivita a opakovateľnosť. Pri občasnom hobby frézovaní s jedným nástrojom nemusí byť investícia potrebná.
Pri návrhu systému treba správne zvoliť vreteno, typ držiakov, počet pozícií zásobníka, riadiaci systém aj požiadavky na stlačený vzduch.
