Profi4 CNC Ovladač 4D

Kód: 1125
ZADARMOZADARMO

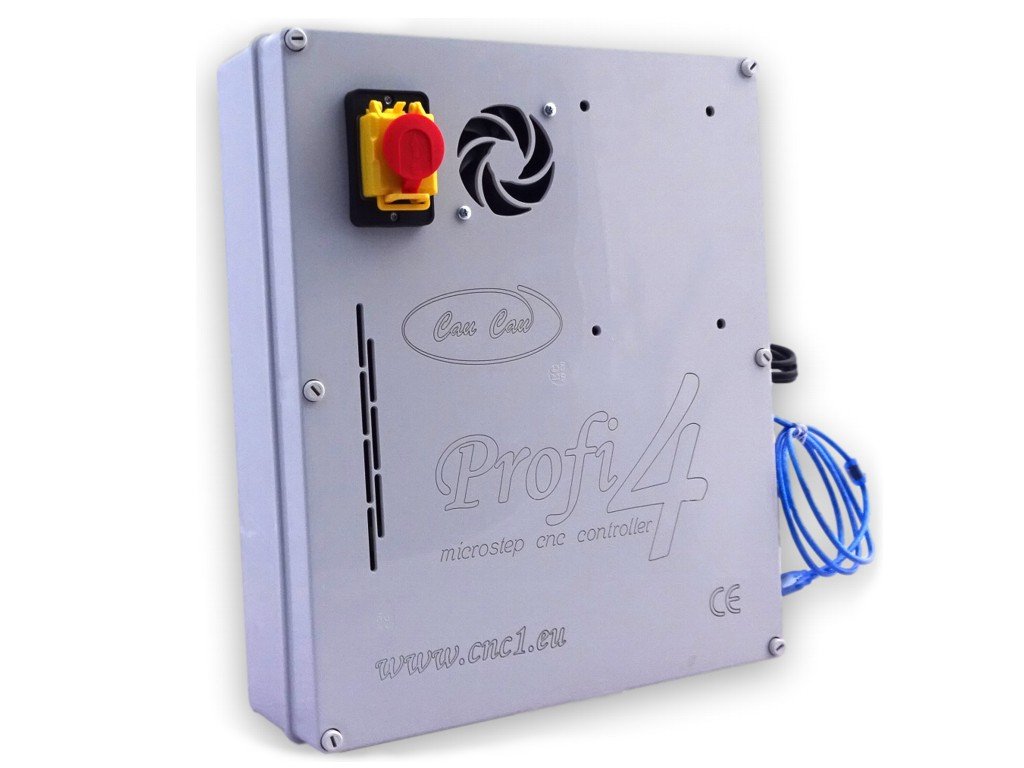

Profi4 CNC Ovladač 4D
660 € 550 € bez DPH
Skladom (3 ks)

Detailné informácie

Podrobný popis

Profi4 Controller

Profi4 ovladač je zariadenie určené na riadenie väčších strojov, ako aj kovoobrábacích strojov.

Ovladač sa skladá z koncových driverov, hlavnej dosky a zdroja.

Dodávame jednotlivé komponenty alebo aj komplet - prípadne aj s pripojenými motormi alebo aj s naprogramovaným PC.

V takomto prípade stačí namontovať motory na Váš CNC stroj a je pripravený pracovať.



Viac informácii nájdete tu.



Profi4 Ovladač je ovladač novej generácie určený pre rôzne druhy strojov. Pri jeho vývoji sa zúroćily skúsenosti z predchádzajúcich výrobkov.  Je určený na pohon 3-5 osí na rôznych CNC strojoch ako napríklad frézky, gravírky, sústruhy, rezačky polystyrénu, automatické vŕtačky a podobne..

Stabilnejšie a spolahlivejšie riadenie stroja.

Umožňuje softvérové riadenie otáčok vretena.

Použiteľný softvér je Mach3, EMC2, KCAM4 a iné s nastavitelným LPT portom. (Windows XP, doporučené)



Technické parametre:

Step/Dir systém, LPT port, pohon krok. motorov

Kompaktná konštrukcia

2-fázové bipolárne microstep riadenie

Nastavitelný microkrok: 1/2 až 1/250

Zaťažiteľnosť na fázu max DC 80V, 6A

Tichá prevádzka

Max krokovacia frekvencia 100kHz

Viacstupňové nastavenie prúdu

5 vstupov

3 relé (max 230V, 3A)

Napájanie z jedného zdroja

Integrovaný spínaný zdroj pre digitálnu časť

Ochrana proti prehriatiu

Hlavná doska Profi4

Stabilnejšie a spolahlivejšie riadenie stroja

Umožňuje softvérové riadenie otáčok vretena

Umožňuje pripojenie 5 driverov pre krok. motory

5 vstupných signálov

3 relé (napr. na spínanie vretena, chladenia...)

Pracovné napätie 15-32VDC a 5VDC cez USB

Použitelný softvér Mach3, EMC2, KCAM4 a iné...

Rozmery 110 x 75 x 25 mm

Driver CC8060 pre 2-fázové krokové motory:

Napájacie napätie do 80V DC

Nastavenie prúdu fázy od 2A do 6A

16 rozlíšení kroku až do 51200 krokov/ot

Maximálna vstupná frekvencia 300kHz

Opticky izolované vstupné signály

Vhodný pre 2-fázové krokové motory

Ochrana proti skratu na výstupe

Ochrana proti podpätiu a prepetiu napájania

Automatická redukcia prúdu po zastavení motora

Rozmery 150 x 111 x 47 mm



Popis paralelného portu:

Pin Funkcia Popis
1 Speed control Spindle speed control
2 Alternate port Relay or signal
3 Alternate port Relay or signal
4 Step X X pulse signal
5 Dir X X direction of the signal
6 Step Y Y pulse signal
7 Dir Y Y direction of the signal
8 Step Z Z pulse signal
9 Dir Z Z direction of the signal
10 X limit Input signal 1
11 On the knife Input signal 2
12 Emergency stop Input signal 3
13 Y limit Input signal 4
14 Spare port Spare port
15 Z limit Input signal 5
16 Step 4 4 pulse signal
17 Dir4 4 direction of the signal
18-25 GND GND


Spínaný napájací zdroj

In 230 VAC

Out: 48 VDC

400W 8.3A

215 x 115 x 50 mm (L x W x H)



Možnosť dodať aj kompletne zmontovaný ovladač s

Profi4 hlavnou doskou, zdrojom a drivermy

+ zapojené krokové motory podla želania, poprípade aj nastavený a naprogramovaný počítač.







Súbory na stiahnutie

Profi4 Hlavná doska Popis Profi4 Hlavná doska Manual
