Profi4 Hlavná Doska

Kód: 1124
42 € 50,40 € vrátane DPH
Skladom (1 ks)
Možnosti doručenia

CNC ovládací systém na riadenie stroja.

Detailné informácie

Podrobný popis

CNC ovládací systém na riadenie stroja.

Umožňuje softvérové riadenie otáčok vretena

Umožňuje pripojenie 5 driverov pre krok. motory

5 vstupných signálov

3 relé (napr. na spínanie vretena, chladenia...)

Napájanie 15-32VDC a 5VDC cez USB

Použitelný softvér Mach3, EMC2, KCAM4 a iné...



Popis paralelného portu:

Pin

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18-25

Funkcia

Speed control

Alternate port

Alternate port

Step X

Dir X

Step Y

Dir Y

Step Z

Dir Z

X limit

On the knife

Emergency stop

Y limit

Spare port

Z limit

Step 4

Dir4

GND



Popis

Spindle speed control

Relay or signal

Relay or signal

X pulse signal

X direction of the signal

Y pulse signal

Y direction of the signal

Z pulse signal

Z direction of the signal

Input signal 1

Input signal 2

Input signal 3

Input signal 4

Spare port

Input signal 5

4 pulse signal

4 direction of the signal

GND



Hlavná doska Profi4

Stabilnejšie a spolahlivejšie riadenie stroja

Umožňuje softvérové riadenie otáčok vretena

Umožňuje pripojenie 5 driverov pre krok. motory

5 vstupných signálov

3 relé (napr. na spínanie vretena, chladenia...)

Pracovné napätie 15-32VDC a 5VDC cez USB

Použitelný softvér Mach3, EMC2, KCAM4 a iné...

Rozmery 110 x 75 x 25 mm

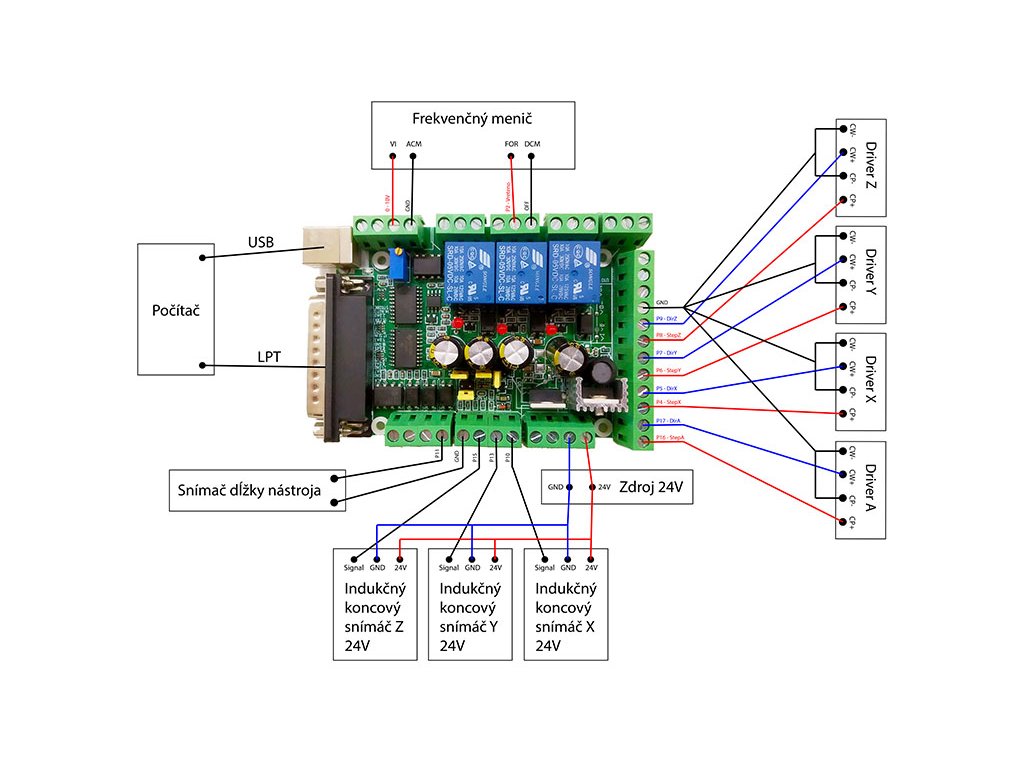

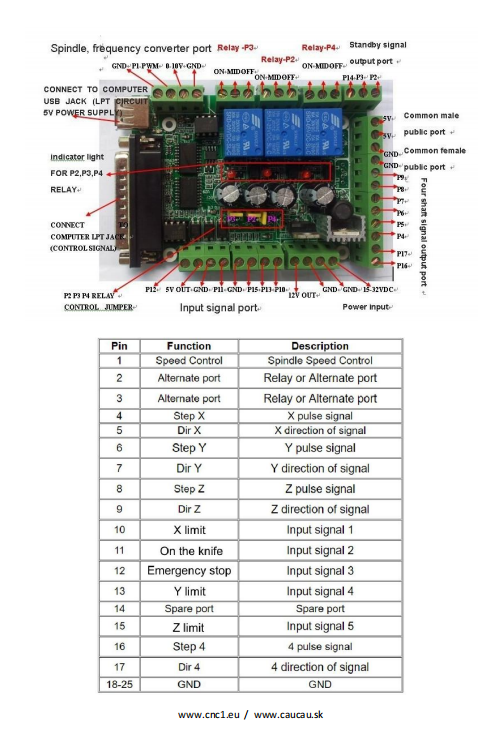

Popis paralelného portu:

Pin Funkcia Popis
1 Speed control Spindle speed control
2 Alternate port Relay or signal
3 Alternate port Relay or signal
4 Step X X pulse signal
5 Dir X X direction of the signal
6 Step Y Y pulse signal
7 Dir Y Y direction of the signal
8 Step Z Z pulse signal
9 Dir Z Z direction of the signal
10 X limit Input signal 1
11 On the knife Input signal 2
12 Emergency stop Input signal 3
13 Y limit Input signal 4
14 Spare port Spare port
15 Z limit Input signal 5
16 Step 4 4 pulse signal
17 Dir4 4 direction of the signal
18-25 GND GND
Súbory na stiahnutie:
Profi4 Hlavná doska Popis
Profi4 Hlavná doska Manual
Viac informácii nájdete tu.



Dodatočné parametre

Kategória: Riadiace karty
Hmotnosť: 0.145 kg
Pozícia v sklade: Rad 3 polica 2
