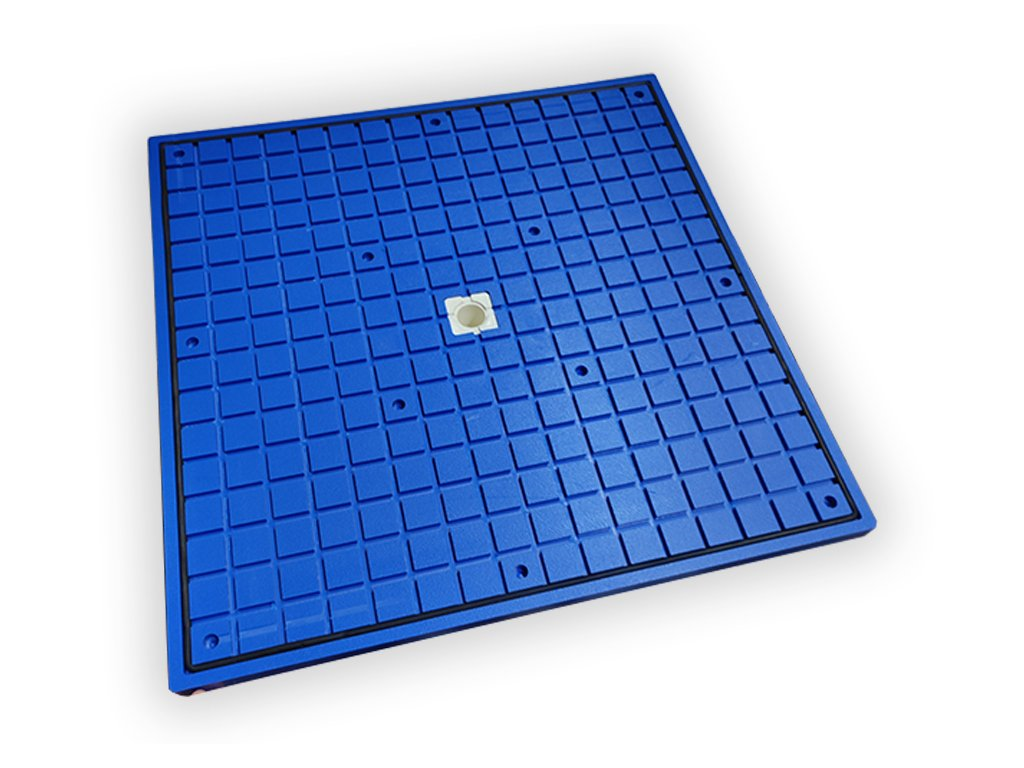

Vákuový stôl využíva podtlak na rýchle a rovnomerné upevnenie materiálu k pracovnej ploche CNC routera. Umožňuje obrábať doskové materiály bez veľkého množstva mechanických svoriek, ktoré by mohli prekážať nástroju.
Ako vákuové upnutie funguje?
Vákuové čerpadlo odsáva vzduch spod materiálu. Rozdiel tlaku pritlačí obrobok k pracovnej ploche a pomáha zabrániť jeho pohybu počas obrábania.
Pracovná plocha býva rozdelená na samostatné zóny. Operátor aktivuje iba tie časti stola, ktoré sa nachádzajú pod obrábaným materiálom, čím sa obmedzí zbytočný únik vzduchu.
Výhody vákuového stola
-
rýchle upnutie a výmena materiálu,
-
rovnomerné pridržiavanie veľkých dosiek,
-
voľný prístup nástroja k povrchu,
-
menej mechanických svoriek,
-
vyššia produktivita pri opakovanej výrobe,
-
jednoduchšie obrábanie celých formátov.
Čo ovplyvňuje silu upnutia?
Výsledok závisí od plochy obrobku, výkonu čerpadla, tesnosti systému a priepustnosti materiálu. Veľká, rovná a nepriepustná doska sa upína jednoduchšie než malý alebo pórovitý diel.
Pri frézovaní cez materiál sa často používa priepustná obetná MDF doska. Jej povrch musí byť rovný a pravidelne zarovnávaný.
Kedy použiť ďalšie upnutie?
Pri malých dieloch, úzkych výrezoch, pórovitých materiáloch alebo vysokých rezných silách nemusí samotné vákuum postačovať. V takom prípade je vhodné použiť mechanické dorazy, svorky, mostíky v programe alebo inú kombinovanú metódu upnutia.
 |
 |
 |
